６ｍｍストレートビット用のアラレ組み治具を作りました｡前回作ったものを少し工夫しました｡また、位置決め用の板も微調整できるように考えました｡
アラレの溝を１本ずつ削るので､時間がかかりますが､ストレートビットで出来るので､手持ちのビットに合わせていろんな幅のアラレ組みが出来ますね！
ここからは製作風景｡
５．５ｍｍ合板を２００ｍｍ×１５０ｍｍに切ります｡左から４０ｍｍのところにガイドを取付けます｡今回は両面テープで仮止めして､裏から皿ビスで｡直角には気をつけて取付けます。
写真でもわかると思いますが､ガイド板の下の角を３ｍｍ×３ｍｍぐらい切り欠いてます｡これはトリマーで削ったカスが詰まらないように逃げ場所です｡Fine Wood Working誌に出てました｡これはいいかも！
手前から５０ｍｍのところに裏から２×４材を取付けます｡これも両面テープと皿ビスで｡上のガイド板との直角に気をつけて｡
手前から１００ｍｍのところにストッパー用の板を取付けます｡ガイド板と直角に｡
裏に５．５ｍｍ合板をこの様に取付けます｡皿ビスで｡２〜３ｍｍぐらい左右に動くように､本体側の穴は長穴にします｡下の板を一番左に寄せてビスで留めます｡
上から見るとこんな感じ｡
６ｍｍストレートビットでワンカット｡
位置決め用の板を削ります｡長さ２０ｍｍぐらい､高さは６〜７ｍｍぐらいです｡幅がぴったり６ｍｍになる様にサンドペーパーで削ります｡材が小さいので削るのは簡単です｡今ワンカットした溝で幅を計ります｡

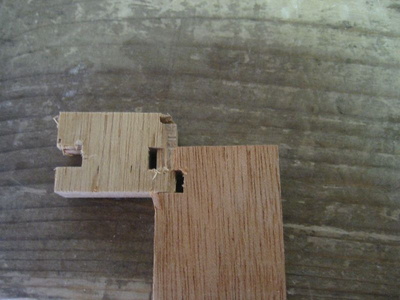

ワンカットしたら右側の板は切り離されてしまいました｡あたりまえだ・・・。裏の板はネジ１本で留まる事になるのですが､とりあえずはこれでやってみます｡ガイド板の左をあと２０ｍｍぐらい大きく取って､そこをビス止めすると良かったですね｡
切り離されてしまった板はボンドで留めます｡
裏側の板の端から６．５ｍｍぐらいのところに位置決め用の板をボンドで留めます｡あとから微調整するので､６．５ｍｍはだいたいでいいです｡直角には気をつけて｡
これで完成です｡あとは使い方ですが､今日はこれまで｡

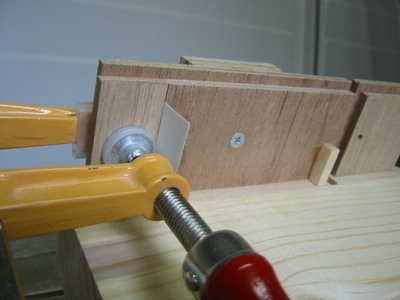

下の板を動かして位置決め用の板の微調整をします｡アラレ組みがきつい時は右に動かします。端材で作った当て板をぴたりと当ててクランプで固定､ナットを緩めて紙１枚を挟んでまたナットを締めて固定します｡これで右に紙１枚分移動しました｡きつい時は左に｡紙１枚挟んで端材を固定し､ナットを緩めて紙を取り､当て板にぴったり当ててナットを締めて固定します｡
この微調整機構はドゥーパ！４５号に出ているトリマーテーブル用アラレ治具を参考にしました｡
この前作ったパターンビット用のアラレ組み治具を作る治具でも､この微調整機構を付けると､使いやすくなると思います｡この前の治具では位置決め用の板の調整ではかなり苦労しました・・・
ぴったりとはまるように調整します｡
実際にアラレ組みを作ってみます｡同じ大きさの板２枚を両面テープで貼り付け､いっぺんに加工します｡
位置決め用の板にぴたりと付けてクランプで固定｡３８ｍｍ幅､１０ｍｍ厚の材でやってみました｡
倒れないように作業台にしっかりと固定します｡
一度に削れる深さは５〜１０ｍｍぐらいまで｡無理せず､何度かに分けてトリマーで削ります｡
何度も同じ深さに削るので､トリマーにテープを巻いてストッパーにすると便利です｡
今削った溝を位置決め用の板にはめ込み､次の溝を削ります｡

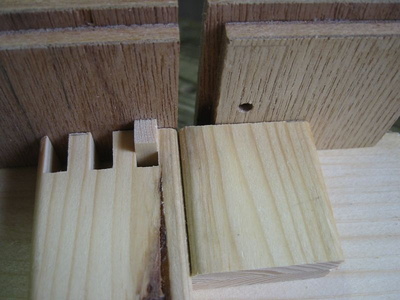

残りの２枚はこの様にして最初の位置決めをします｡
加工終了。（左の２枚は左右逆ですね・・・）
組んだところ｡隙間なくぴったりと組みあがりました｡
