１０ｍｍ、１５ｍｍ専用ホゾ作り治具

	２０１５年１月１１日先日、ホゾ穴掘り治具でホゾを作ったのですが、精度良く決まり、また、作りやすかったので、ホゾ穴掘り治具を数セット作り、１０ｍｍや１５ｍｍホゾ専用にする事にしました。図面です。クリックで大きくなります。
	５ｍｍ厚のアクリル板を丸ノコで切断します。
	原寸で印刷した図面を当て、穴のセンターにキリで印を付けます。
	ボール盤で穴開け。センターがずれない様に気をつけました。ビットは木工用のビットで問題ありませんでした。
	穴開け終了。中央の３個の穴はトリマー取付け用。四隅の穴はフェンスを取付ける長穴の両端です。

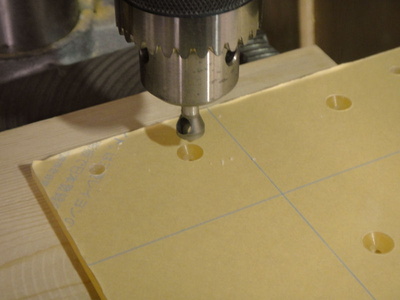

	トリマーを取付ける３個の穴はプロメンで面取りしました。綺麗に削れましたよ(^_^)v 治具作りは楽しいですね～～！本日これまで。
	２０１５年１月１３日フェンスを取付ける長穴を開けます。６ｍｍ用直線切り治具と十字型ストッパーで。一度に削るのは１ｍｍぐらいで、何度も削りました。
	長穴の幅をほんの少し広げたいので、ベースプレートにテープを貼り付けます。
	これでワンカット。
	穴開け終了。
	なにも考えずに開けた最初の一枚。そそっかしいにもほどがありますね（汗）
	端材でフェンスも完成。
	ベースプレートに取付けました。取付け用のネジ穴はピタリと決まりました(^_^)v
	１５ｍｍぐらいのビットで下穴を開け、１９ｍｍのビットで仕上げの穴開け。これで完成です。
	１０ｍｍ、１５ｍｍ専用にしました。使い方はホゾ穴掘り治具を使ったホゾ組みをご覧下さい。
