紙芝居枠

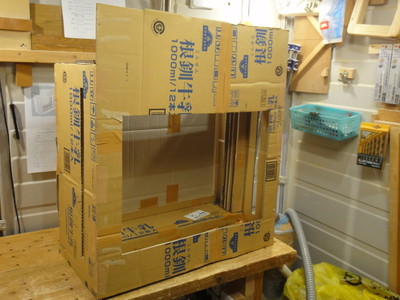

	２０１８年８月１３日紙芝居をやっている知り合いから、紙芝居用の枠の製作を頼まれました。スケッチアップで図面を描きましたが、実際に使ってみないと細かいところがわからないと思い、ダンボールで模型を作ってみました。簡単にできると思っていましたが、一日かかりました。根詰めて、クタクタです（笑）。

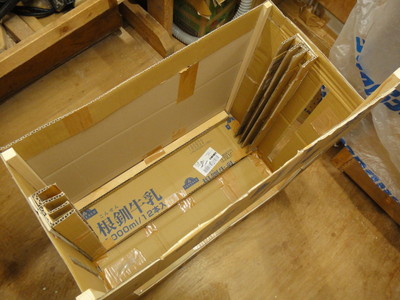

	上から。紙芝居の絵を３枚セットできるように仕切りを作りました。後ろには平らなＬＥＤのライトを入れます。左右から棒に付けた人形などを入れられる様に四角い穴を開けました。これで一度試してもらい、不具合があれば直します。

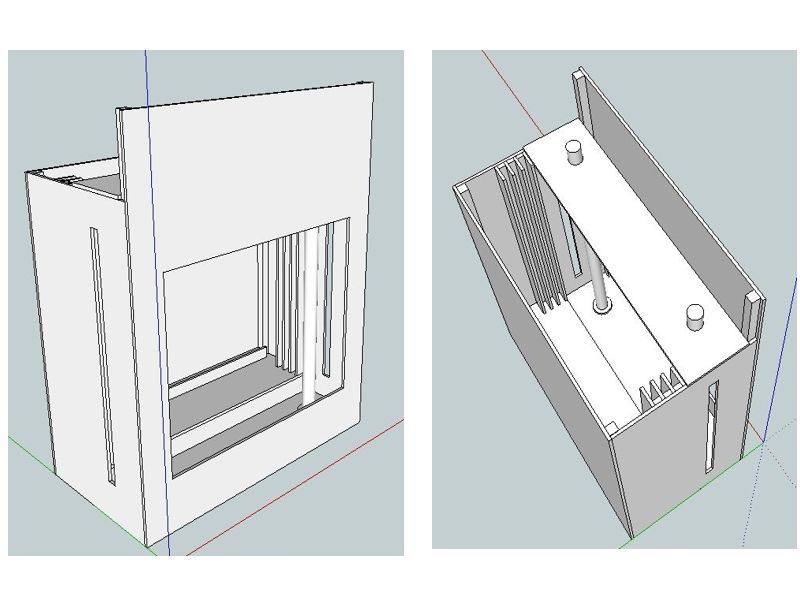

	２０１８年９月２４日ダンボールの模型作りからしばらく経ちましたが、細部の寸法が決まり、ようやく図面が描けました。製作はこれからですが、とりあえず図面だけアップしますね。全体図。図面は全てクリックで大きくなります。

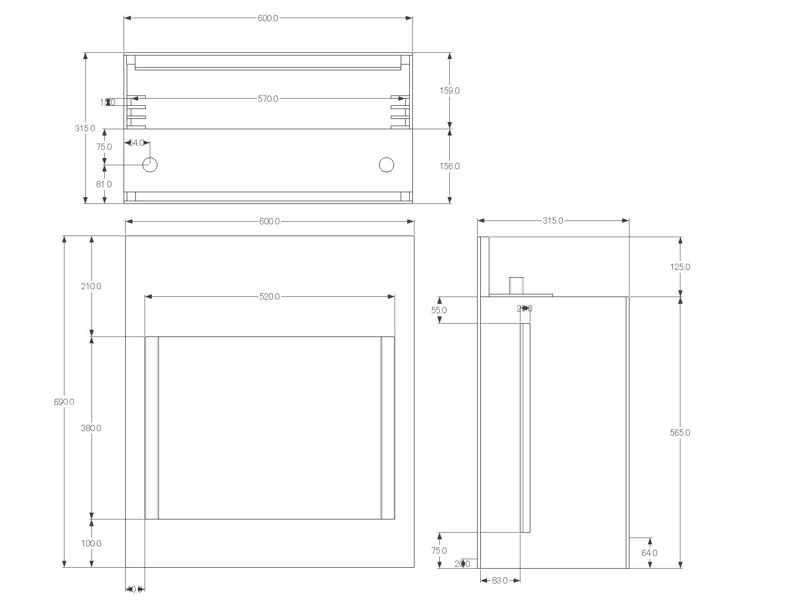

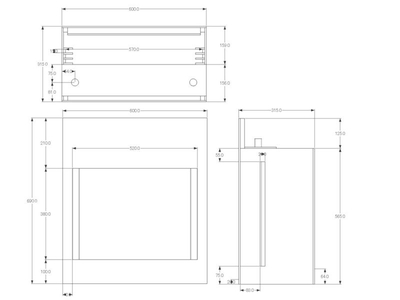

	三面図。

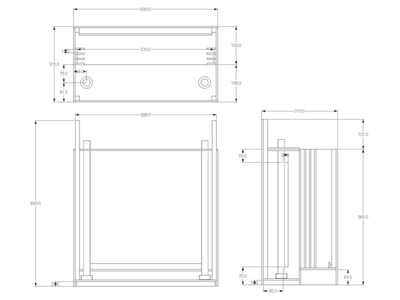

	内部がわかる様に一部の部材を非表示にしました。

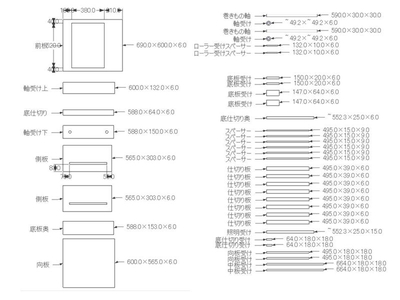

	木取り図。

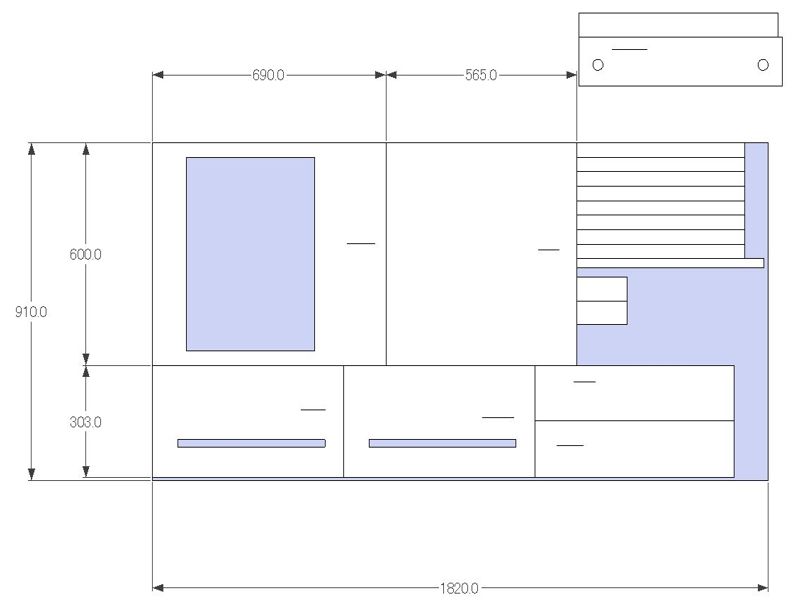

	サブロク板からの木取り図。歩留まり良く木取れそうです。

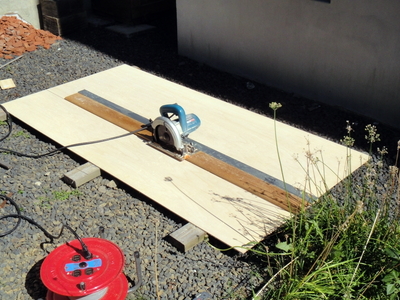

	２０１８年９月２９日秋晴れの空の下、サブロク版から木取り。屋外木工には最高の天気です。

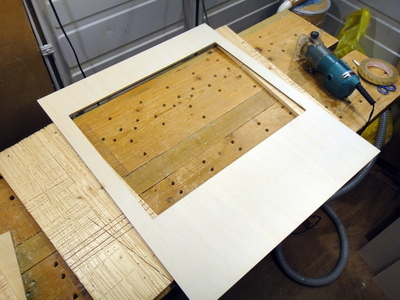

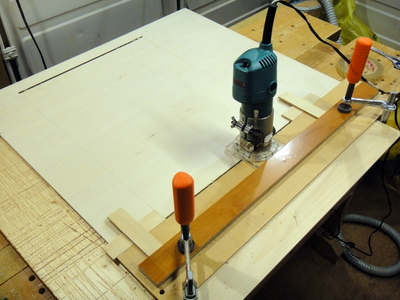

	サブロク版からの切り出し終了。工房で扱えるサイズになったので、続きは工房で。６ｍｍのエンドミルで前板の窓を切り出しました。
	いいんでない～～！

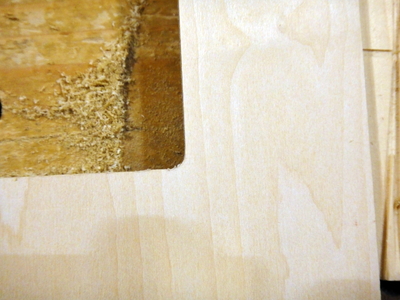

	角もバッチリ。

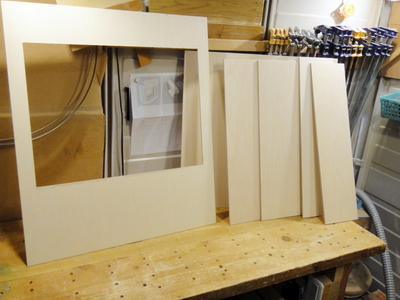

	今日の成果。

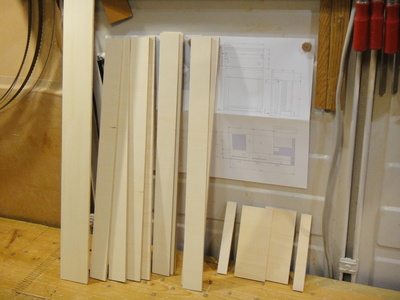

	２０１８年９月３０日今日は小物を切り出しました。

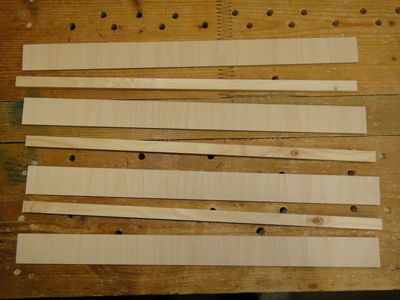

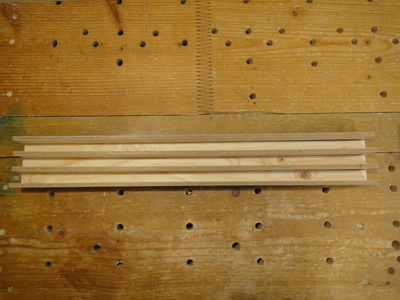

	２０１８年１０月６日今日も小物を切り出し、パーツの木取りは終了。いよいよ組み立て始めます。先ずは紙芝居の仕切り板を組み立てます。仕切り板とスペーサー。
	ボンドで貼り付け。

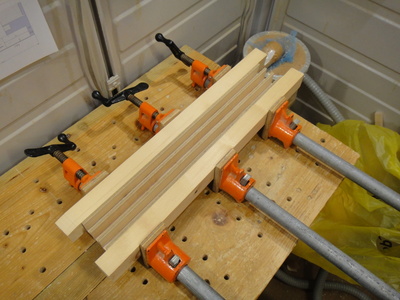

	クランプで固定。

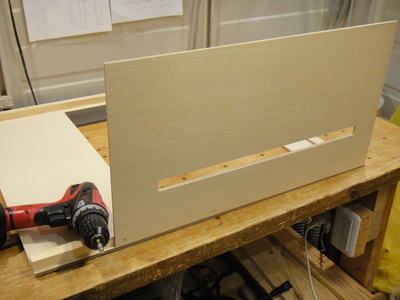

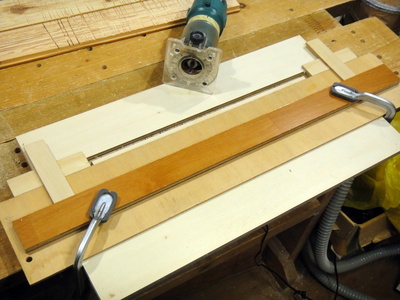

	２０１８年１０月７日側板に長穴を開けます。６ｍｍのエンドミルと直線切り治具、十字型ストップ治具で。

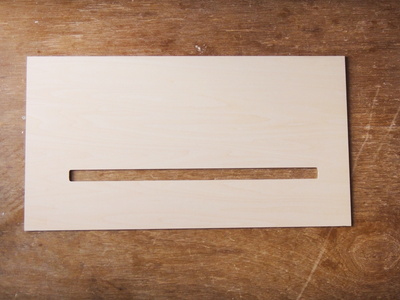

	きれいに開きました。
	前板に１８ｍｍの角材を貼り付けます。前面から取付用のビスが見えるとかっこ悪いので、今回はビスをできるだけ使わずに組み立てます。角材の取付けはボンドだけなので、ずれないように気を使いました。

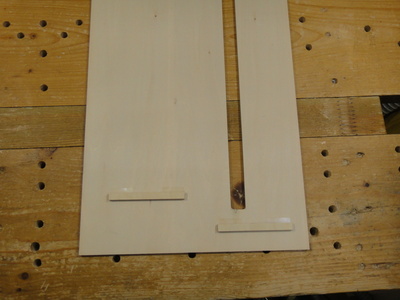

	２０１８年１０月８日いよいよ外枠を組み立てます！組み立てる前に、底板の位置決め用ストッパーを両面テープで貼り付けて仮止め。
	前板だけは何かあった時に取り外せる様に横からビス止めにしました。

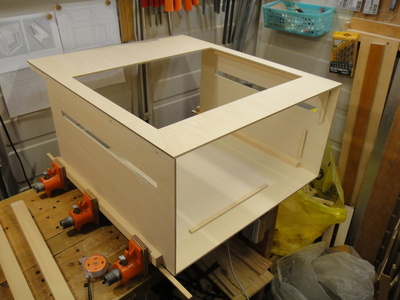

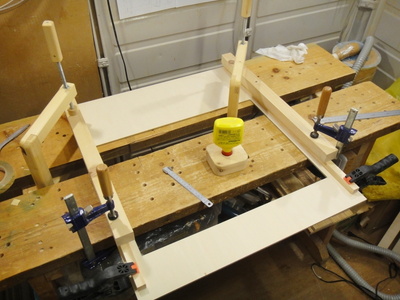

	向板をボンドで貼り付け。矩には気をつけました。形が見えてくると、ワクワクしますね！

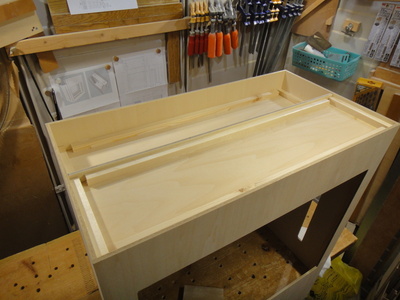

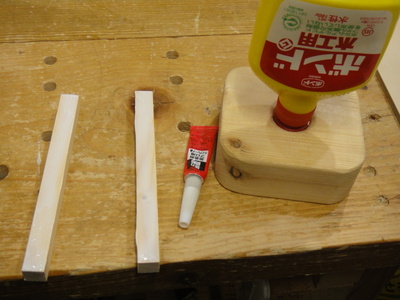

	２０１８年１０月１２日底板を入れます。底板受けの角材はボンドを塗り、瞬間接着剤も３カ所ぐらいにチョンチョンと。
	底板を入れ、角材を押し付けます。しばらく押し付ければ瞬間接着剤で離れなくなります。あとはボンドが固まるまで置いておきます。うまくクランプできない時はこの方法が良さそうです。

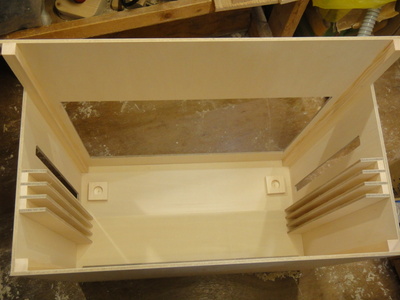

	形ができたので、付属パーツを取付けていきます。紙芝居を入れる仕切りをボンドで接着。

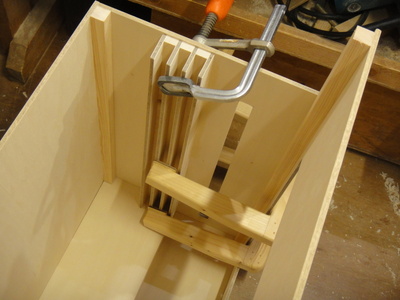

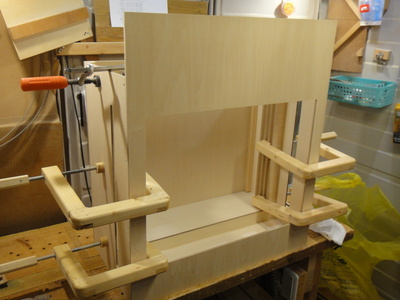

	クランプでしっかり固定します。プラモデルを組み立てている様で楽しいです(^_^)

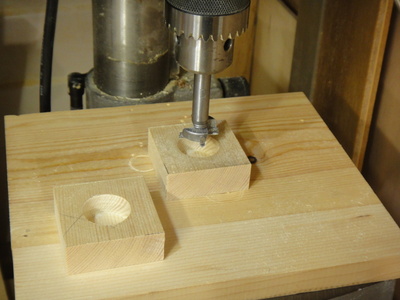

	２０１８年１０月１４日今日で完成させますよ！丸棒受けの部材を作ります。以前買ったボアビットをようやく本番で使いました(^_^)v

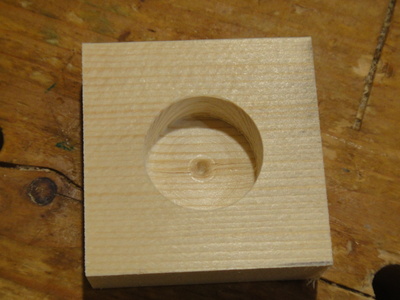

	穴は貫通させず、丸棒を受ける様にしました。ボアビットは底が平らになるので今回の用途には最適です。

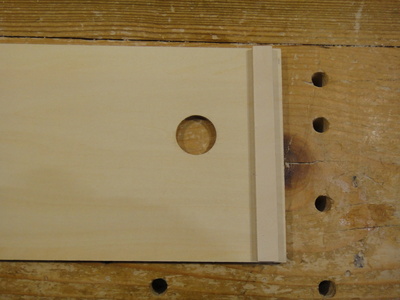

	丸棒を入れる上部の板はストッパーを付けて嵌めた時に動かない様にしました。ストッパーの位置決めは現物合わせで。

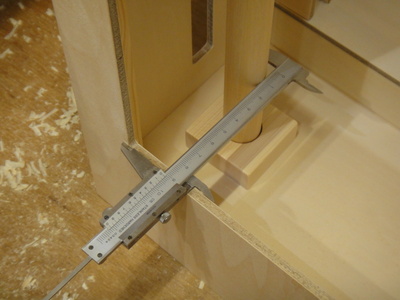

	丸棒受けの部材は両面テープで固定。位置決めにはスコヤを使いました。金属製のスコヤはネジのストッパーが付いているので、こんな使い方をするにはいいですね。
	丸棒がスムーズに回せる様にワックスを塗りました。１００均の「すべりやすく棒」はなかなか便利に使えます。
	丸棒を入れてみます。

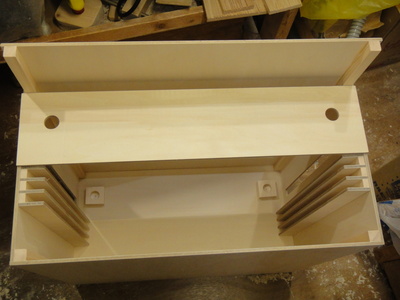

	丸棒用の上部の板を嵌め込み。裏にストッパーを付けたので、上下左右ほとんどガタつきません。

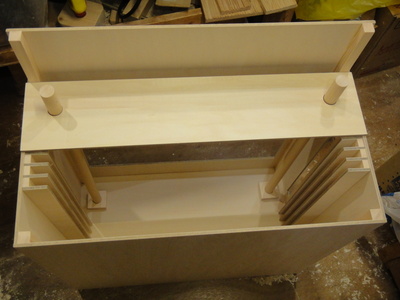

	丸棒を挿入。丸棒は使わない時は外せます。
	完成です！

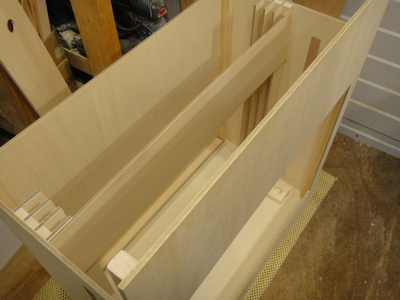

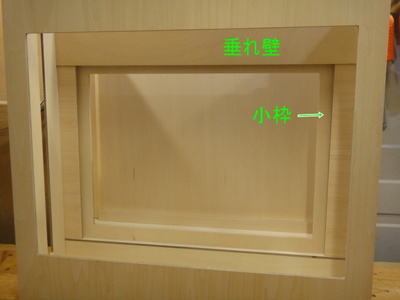

	２０１８年１０月２８日本番で使う前に知り合いに見てもらったところ、何カ所か改良点が見つかりました。早速手直しです。前から見ると上部が丸見えだったので、垂れ壁を取付けました。写真中央に渡した板が垂れ壁。

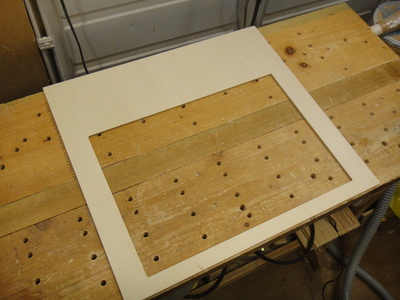

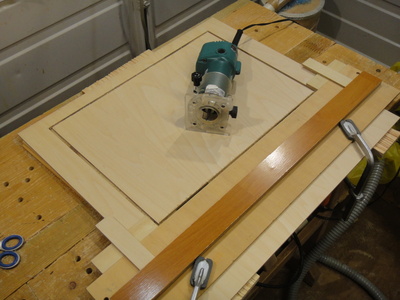

	サイズが少し小さい紙芝居もあるとのことなので、一回り小さな枠を作ります。６ｍｍのエンドミルと直線切り治具、十字型ストップ治具で。
	小枠完成。本体の上から出し入れして使います。
	前から見たところ。

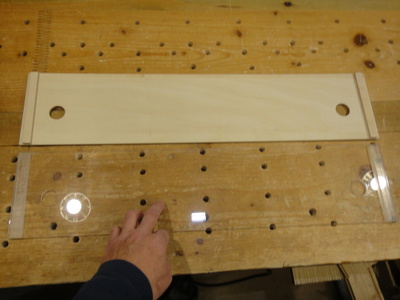

	２０１８年１１月４日またまた手直しです。上部にＬＥＤライトを置いて照らしたいとの事なので、丸棒受けの上部板をアクリル板にする事にしました。いきなり完成。

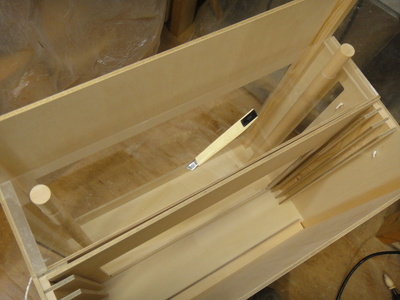

	カッターのあたりにＬＥＤライトが乗ります。いい感じ。

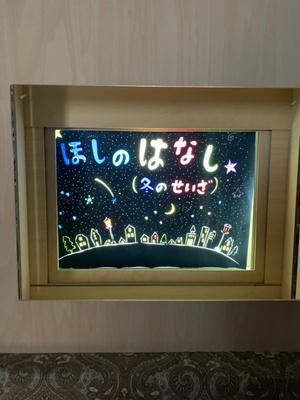

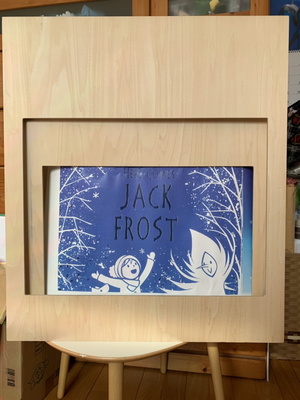

	２０１８年１２月２０日紙芝居枠を使っている写真を送っていただきました。少しアップすぎですが、雰囲気はわかりますね。子どもたちが喜んでくれるのは私も嬉しいです。
	２０１９年１月２７日またまた使っている写真を送っていただきました。ロール紙を使っているところ。上部が少し切れていますね。枠の調整が必要な様です。
	紙芝居枠が地元の新聞に掲載されました！主役ではないですけどね（笑）
