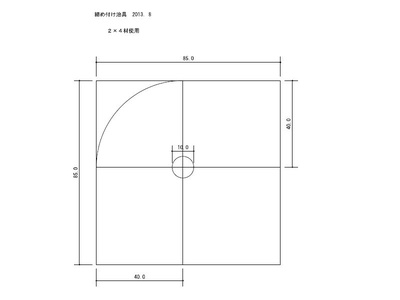

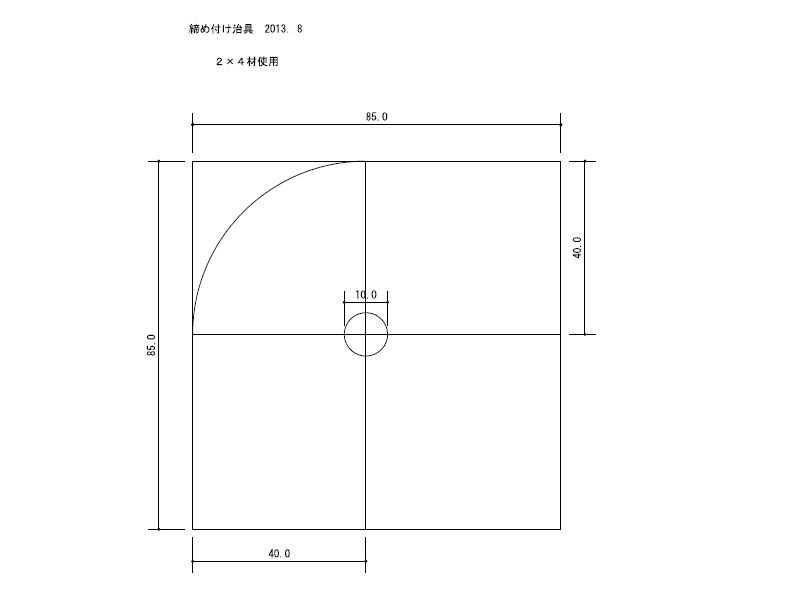

 | ２０１３年８月２５日 chappy002号さんを真似て荷締めベルトを使った締め付け治具を作りました。 図面。クリックで大きくなります。 |

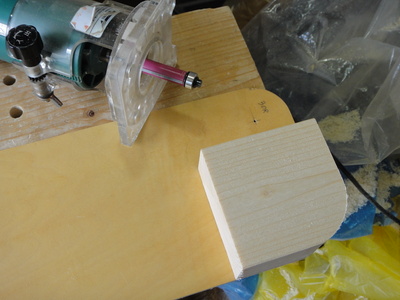

 | 角を４０Ｒのテンプレートと１２．７ｍｍのフラッシュトリマービットで面取り。 |

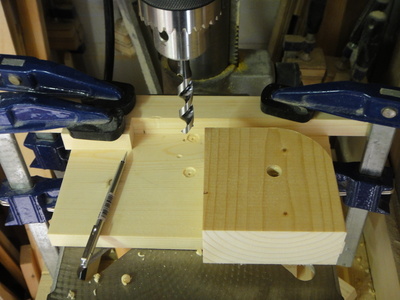

 | １０ｍｍのドリルで穴開け。 即席のフェンスと位置決め用のストッパーを取付けました。 |

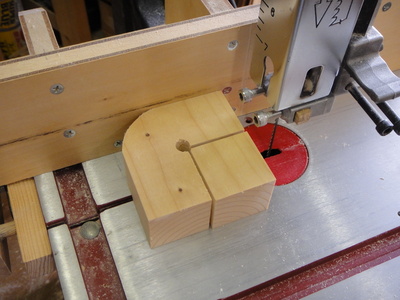

 | バンドソーで内側をカット。 |

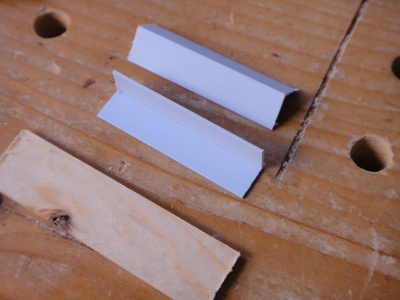

 | プラスチックのＬ型アングルと端材のスペーサーを用意。 |

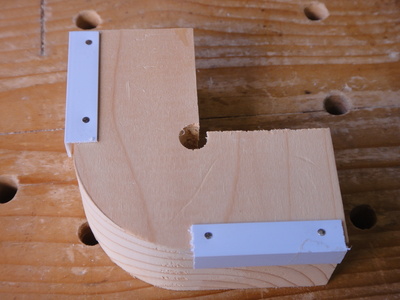

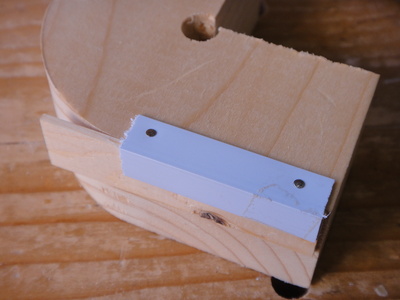

 | 治具の外側に釘で取付けました。 |
 | これで完成。 |

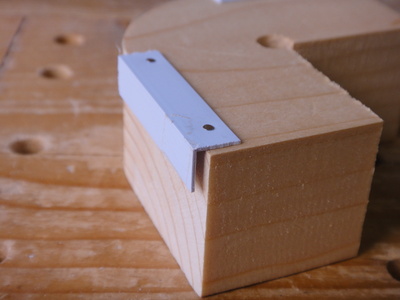

 | この隙間に荷締めベルトが入り、治具が落ちない様に考えました。 chappy002号さんの様に上下に羽をつけたほうが使いやすそうですが、今回は収納時の省スペースを優先しました。 |
 | どうせ作るならと４セット作りました。 こんなに使わない？（笑） |
