グーグルスケッチアップ（google sketchup）を使い、木工図面を描きます。
はじめに
グーグルスケッチアップ（google sketchup）を使い、木工図面を描きます。
前回まででチェスト本体、引出しを描き、三面図を印刷して一通りの事は出来る様になりました。
今回はちょっとお遊び。天板の角を丸めて面取りをしてみます。
天板を分解
天板を変更できるように分解します。
内側に線を描く
天板の角は２５ｍｍＲで丸めます。
オフセットツールで天板の内側２５ｍｍに線を描きます。

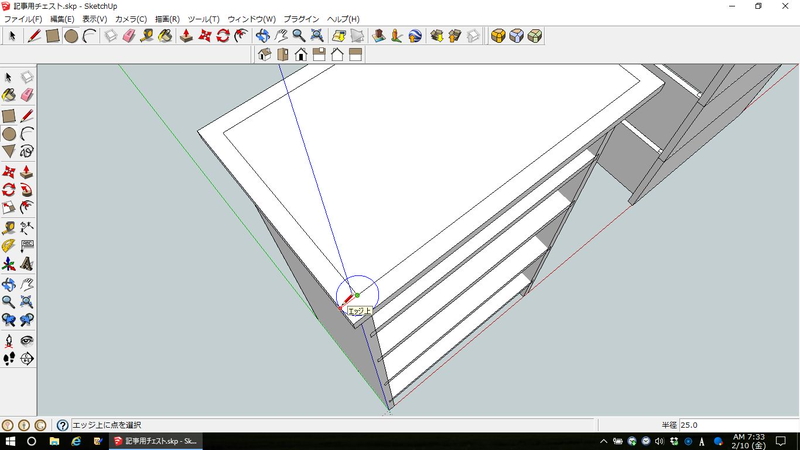

円を描く
円ツールで半径２５ｍｍの円を描きます。
不要部分消去
プッシュプルツールで角を押し込んで消去します。
不要な線消去
両端を丸めたら
消しゴムツールで不要な線を消します。
角丸め終了
天板の角が丸まりました。簡単ですね！
引出しとの重なり具合を確認
天板を半透明にして引出しとの重なり具合を見てみます。
引出しを本体に収めたら「表示」「面スタイル」「Ｘ線」をクリック。
よく見えます
分かりやすい様に「カメラ」「平行投影」にしてから平面図表示にしました。
左が側板、下が引出しの飾り前板。丸め具合はちょうどいい感じですね。
面取りもしてみます
ついでに面取りもしてみます。３ｍｍＲの丸面にします。オフセットツールで３ｍｍ内側に線を描きます。
円弧を描く準備
先ほどは円ツールを使いましたが、今度は
円弧ツールを使ってみます。円弧ツールで内側に引いた線の延長線を２箇所クリック。
円弧を描く
赤い線を少し外側に引くと接円弧になるポイントがあります。ここでクリックして確定。
面取りする辺を選択
Shift＋
選択ツールで面取りする辺をすべて選択します。丸めた角も忘れずに。
いよいよ面取り
フォローミーツールで面取りする部分をクリック。
面取り終了
ワンクリックで選択した辺が全ていっきに面取りされました。
前から
簡単ですね！
後ろから
同じ様に下も面取りしました。きれいに丸まっていますね。
面取り終了
出来上がりのイメージが湧きますね。
